Trafoboxen mit integrierter Ölauffangwanne

für Masttransformatoren bis 250 kVA / 24 kV an Gitter-, Holz- oder Betonmasten

Leichtes und extrem robustes Gehäuse.
Leichtes und extrem robustes Gehäuse.
Große Revisions- bzw. Montageöffnung.
Große Revisions- bzw. Montageöffnung.
Alu-Lüftung, spritzwassergeschützt mit Insektenschutz.
Alu-Lüftung, spritzwassergeschützt mit Insektenschutz.
Stabiler Alu-Leiteranschlag.
Stabiler Alu-Leiteranschlag.
Kranung durch Dachdurchführung der Gurtbänder direkt zu den Trafo-Transportösen.
Kranung durch Dachdurchführung der Gurtbänder direkt zu den Trafo-Transportösen.
Zweiteiliges Gehäuse aus glasfaserverstärktem Polyester. Oberteil bei Bedarf leicht abnehmbar.
Zweiteiliges Gehäuse aus glasfaserverstärktem Polyester. Oberteil bei Bedarf leicht abnehmbar.

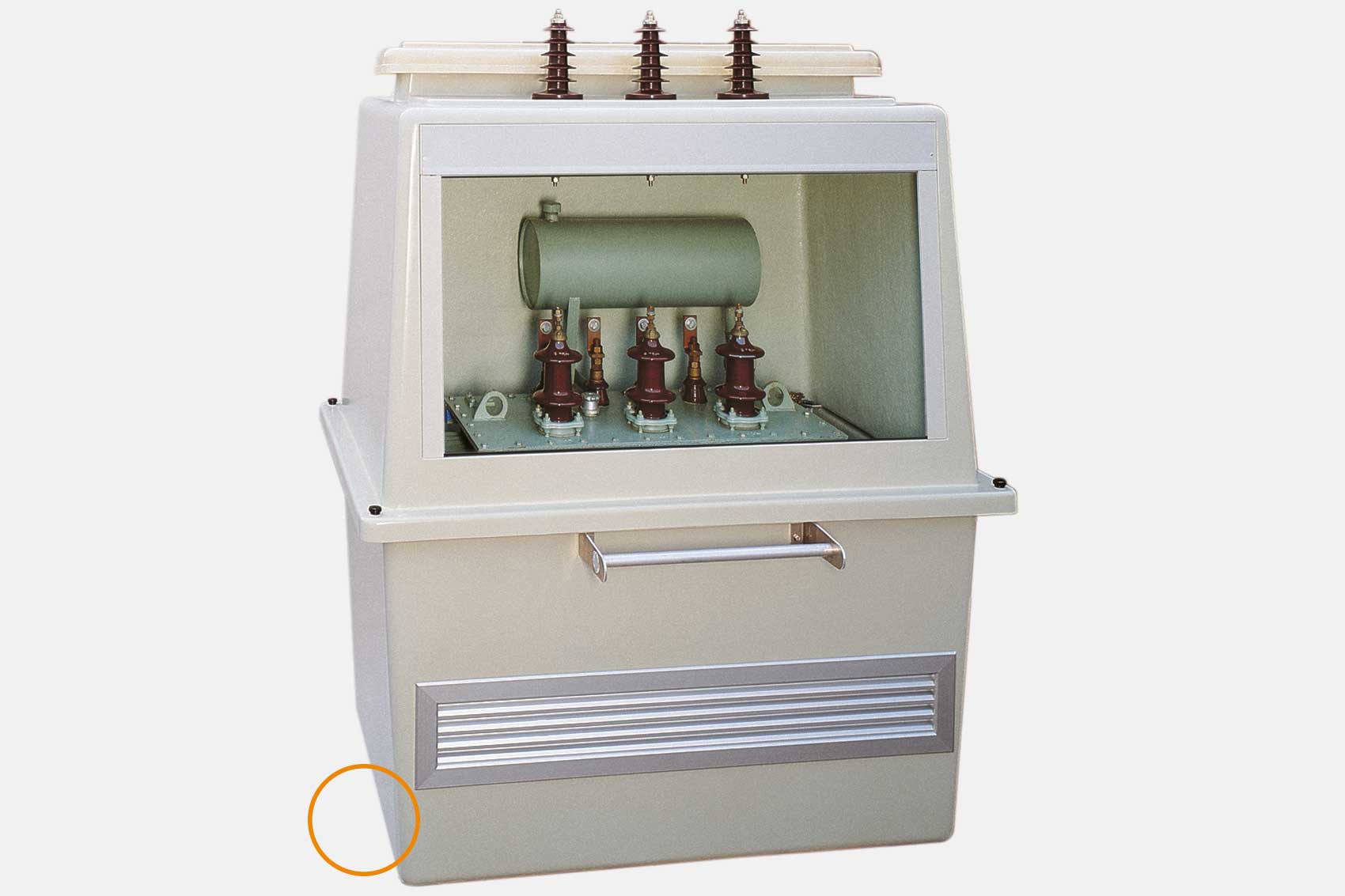

Erdungsanschluß M12 an der Gehäuserückseite.
Erdungsanschluß M12 an der Gehäuserückseite.

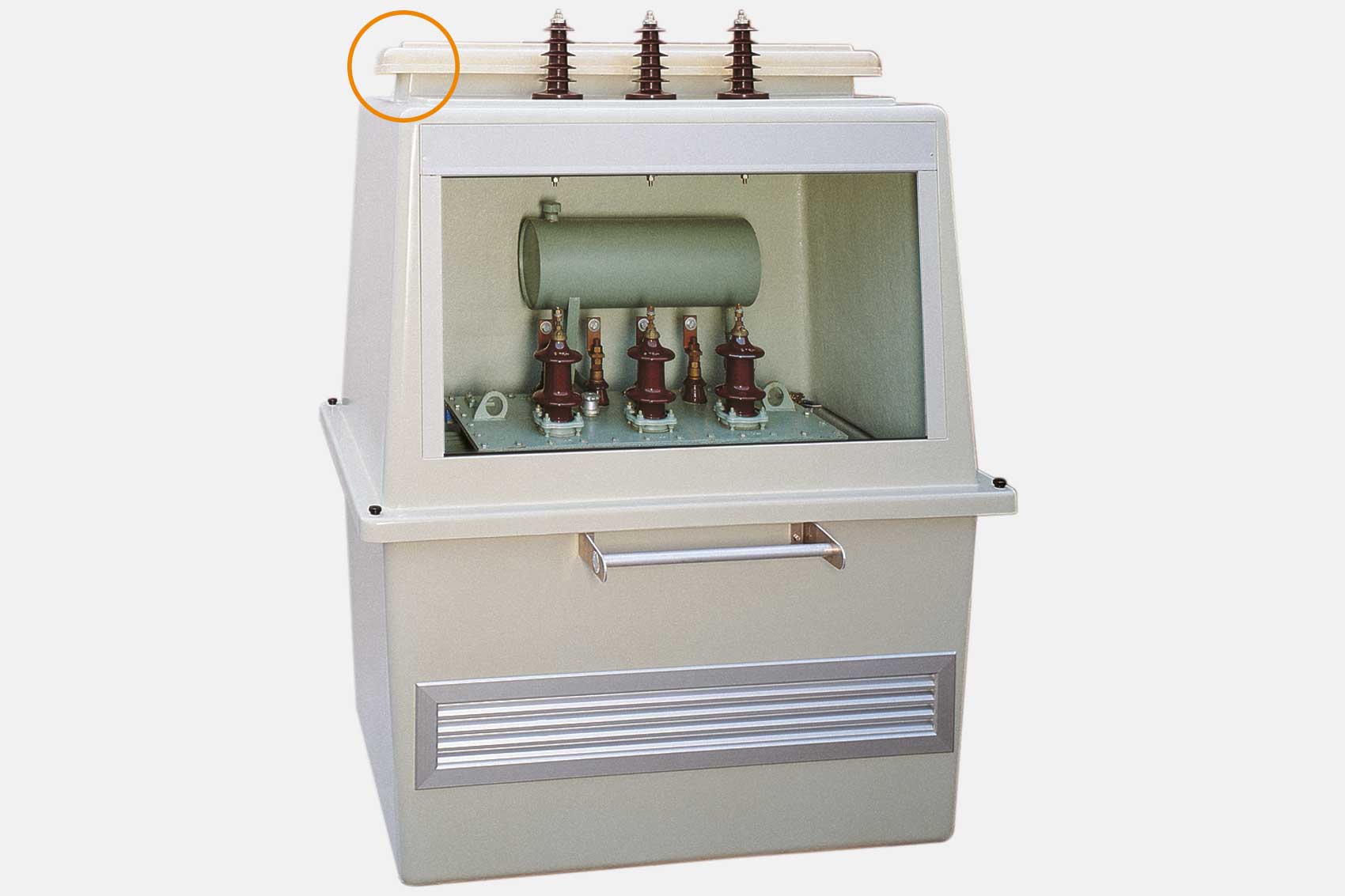

Dachhaube mit Entlüftung und Insektenschutz. Leicht abnehmbar und lichtdurchlässig.
Dachhaube mit Entlüftung und Insektenschutz. Leicht abnehmbar und lichtdurchlässig.

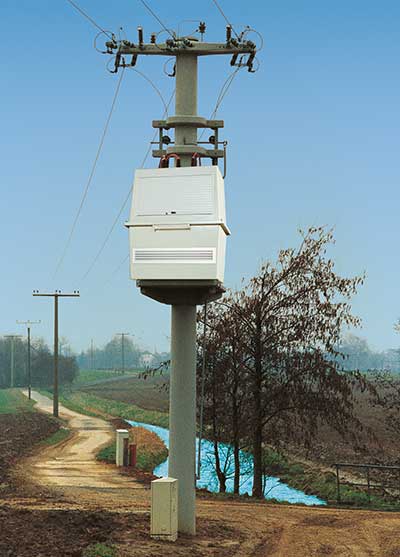

Variable Befestigung der Trafobox auf dem Mast durch C-Profilschienen.
Variable Befestigung der Trafobox auf dem Mast durch C-Profilschienen.

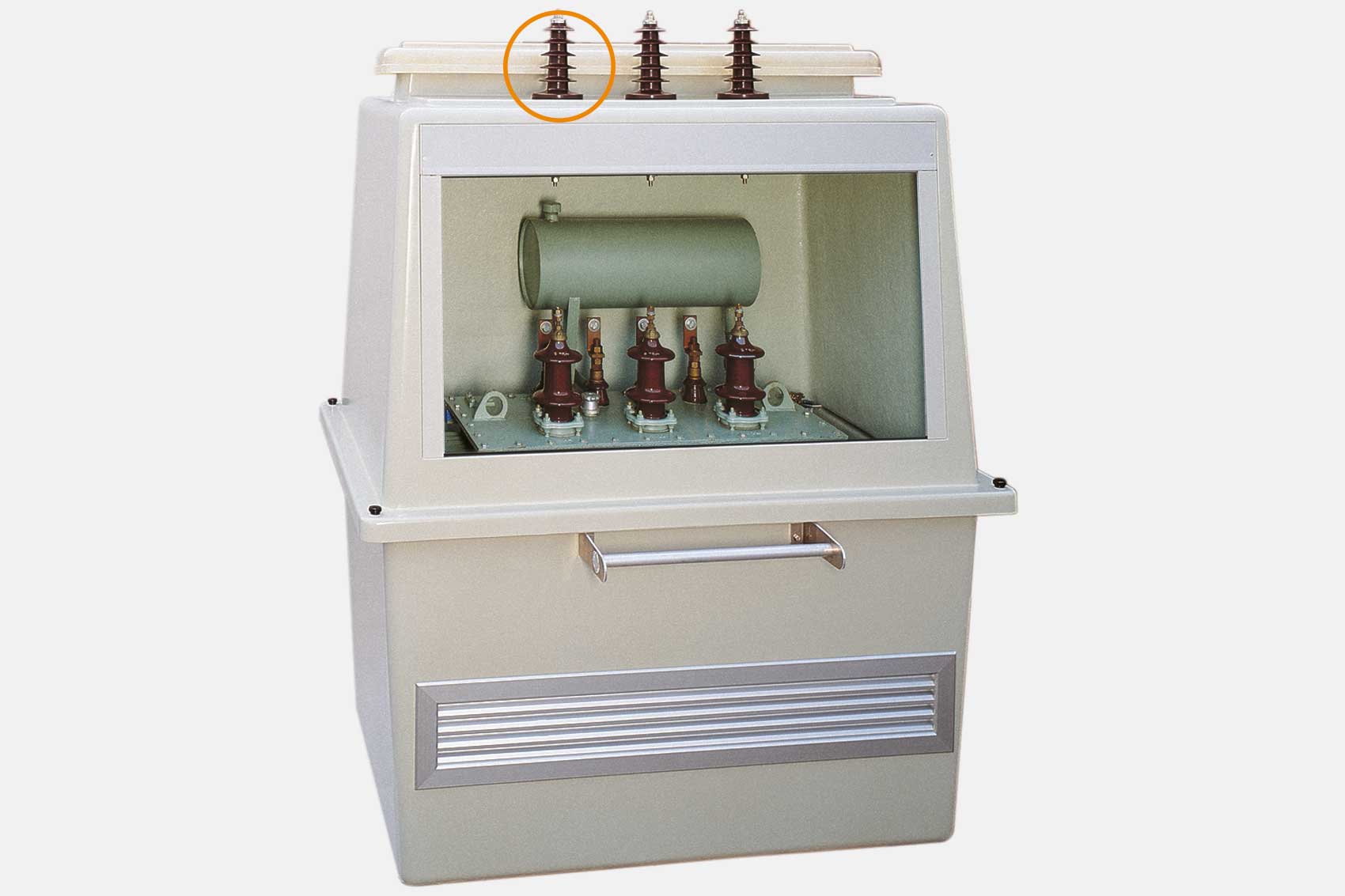

MS- und NS-Anschlüsse nach Wunsch mit Kabeleinführungen oder Bolzendurchführungen im Dach bzw. in der Rückwand.
MS- und NS-Anschlüsse nach Wunsch mit Kabeleinführungen oder Bolzendurchführungen im Dach bzw. in der Rückwand.

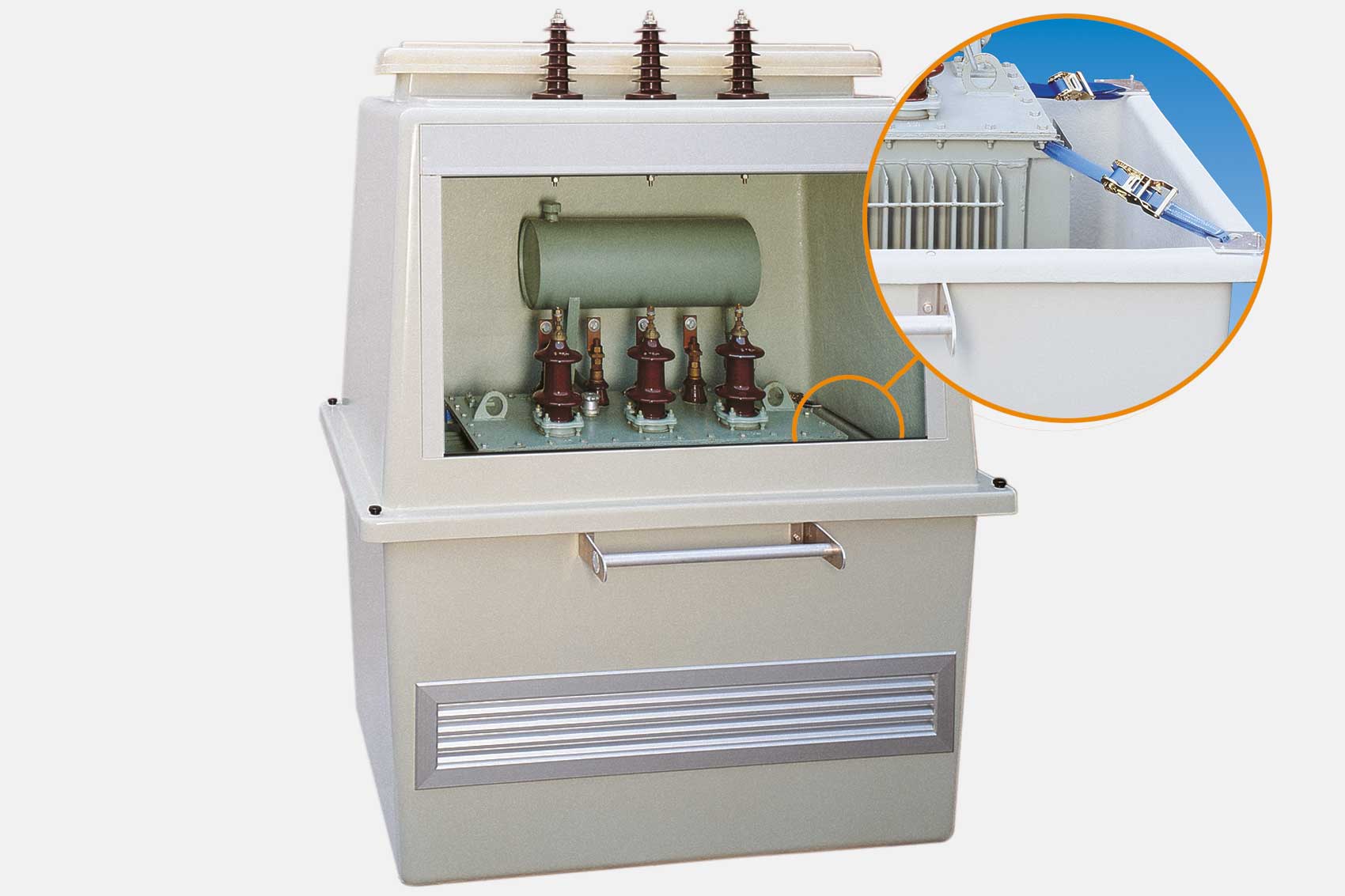

Schnelle und einfache Befestigung des Transformators am Gehäuseunterteil mit 4 Zurrgurten.
Schnelle und einfache Befestigung des Transformators am Gehäuseunterteil mit 4 Zurrgurten.

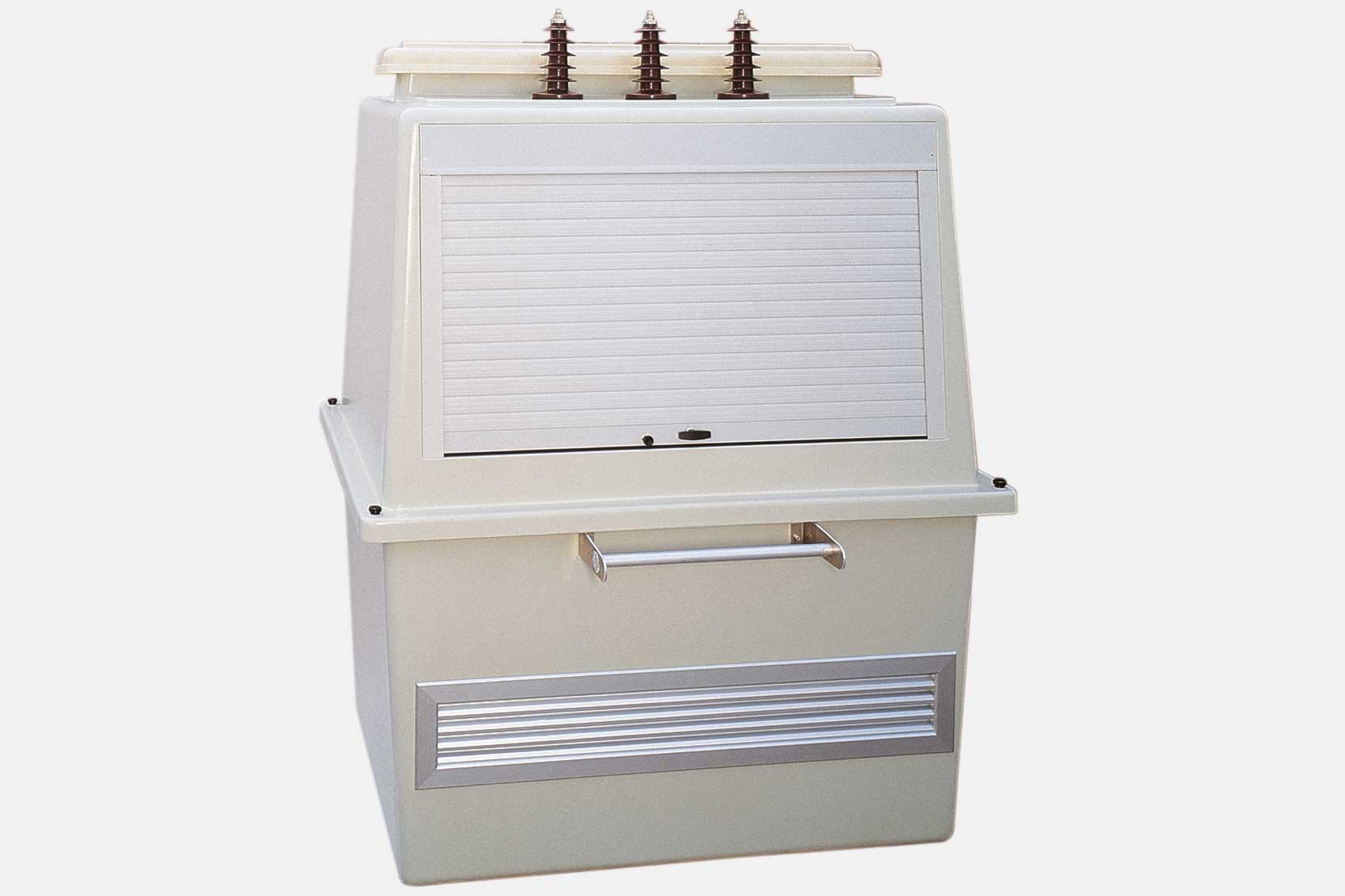

Die zweiteilig gebaute ELSIC-Trafobox besteht aus extrem robustem glasfaserverstärktem Polyester und ist korrosionsfest gemäß den Bestimmungen des Wasserhaushaltsgesetzes (WHG). Durch die große Revisions- bzw. Montageöffnung mit dem einzigartigen ELSIC-Rollladensystem ist sie einfach und sicher zu öffnen.

Sicherheit bei Montage und Wartung – Sicherheit für die Umwelt.

  • Optimale Be- und Entlüftung, Temperaturklasse 12K nach DIN VDE 0670 Teil 611
  • Variable Anordnung und Ausführung von MS- und NS-Anschlüssen
  • Geringe Zusatzlast für den Mast
  • Berührungsschutz bei Mastbesteigung
  • Kurze Freischaltzeiten durch einfache Vormontage
  • Kostengünstiger Transformatorwechsel durch leicht lösbares Gehäuseoberteil
  • Umweltschutz durch integrierte Ölauffangwanne
