MT-815-K Kurzschließvorrichtung, 70 mm²

MT-815-K Normalausführung:

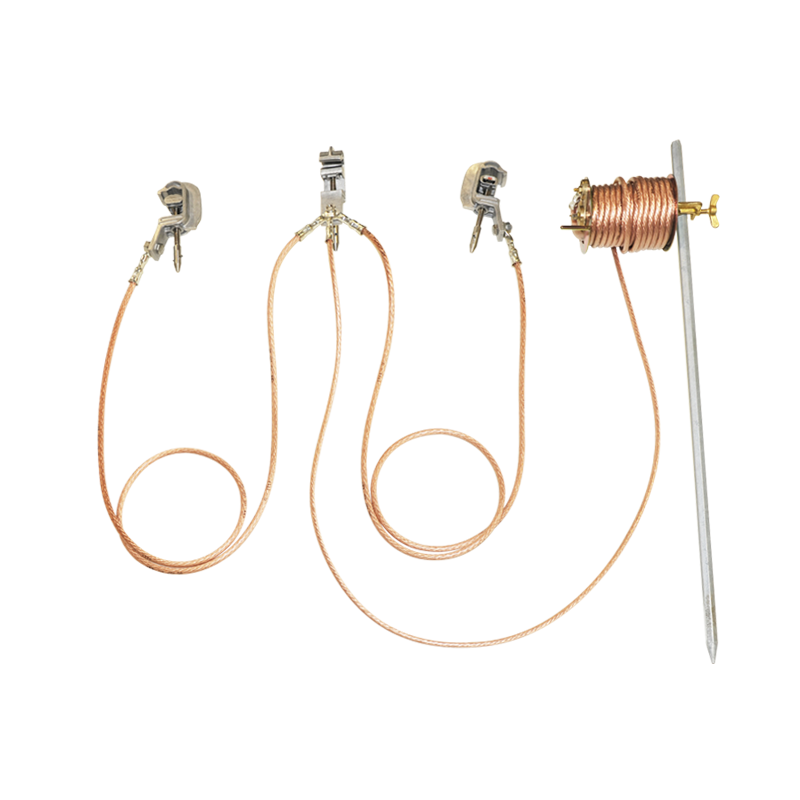

  • 3 Phasen-Schraubklemmen MT-815 für Rundleiter 10 bis 30 mm Ø mit hochflexiblen Cu-Kurzschließseilen, transparent isoliert, wahlweise in den Querschnitten 35, 50 und 70 mm², Seillänge von Klemme zu Klemme 2,25 m
  • 1 Erdungsstange, zweiteilig, aus glasfaserverstärktem Polyester mit Bajonettverschluss, Gesamtlänge 2000 mm
  • 1 Cu-Erdungsseil, hochflexibel, transparent umhüllt, Querschnitt 25 mm² bzw. 35 mm², 16 m lang auf einer Trommel mit Erdungsklemme
  • 1 Staberder aus geschmiedetem Stahl

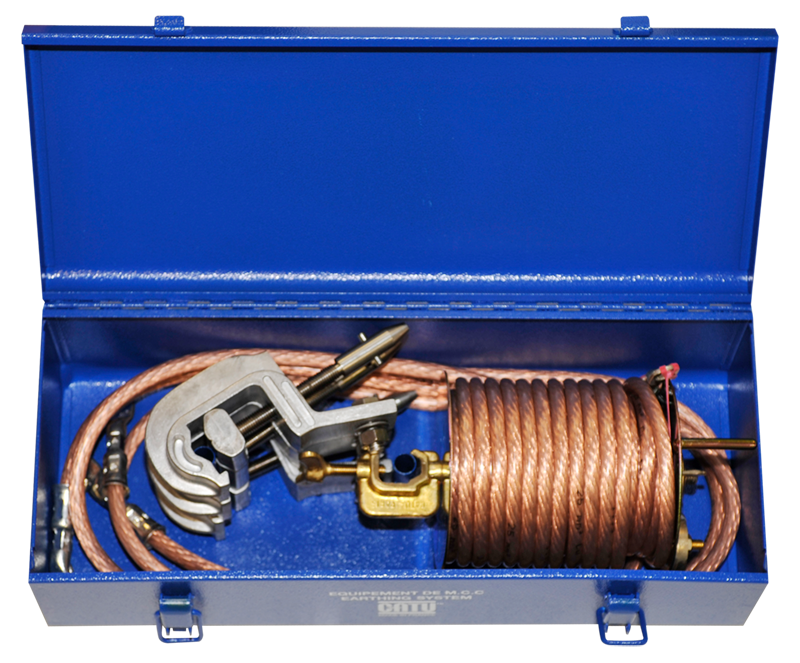

  • 1 Stahlblechkoffer, Größe 660 x 200 x 155 mm

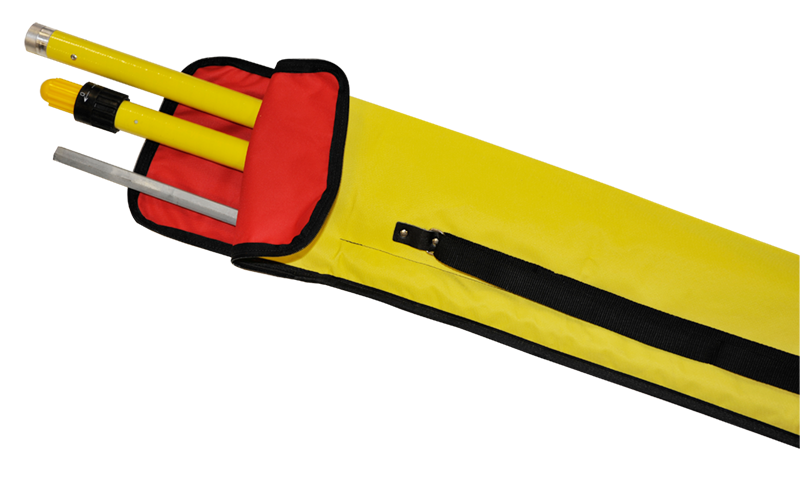

  • 1 Tragfutteral für Erdungsstange und Staberder

Von der Normalausführung abweichende Seillängen sind möglich.

Bestell-Nr.: 2303
Technische Beschreibung
  • Erdungs- und Kurzschließvorrichtung zur kurzschlussfesten Erdung in der Mittelspannungs-Freileitung
  • Betätigung der Phasenschraubklemmen mittels Bajonettspindel
  • Geeignet für Leitungsdurchmesser 10 mm bis 30 mm
  • Lieferbar mit Kurzschließseilen 35, 50 oder 70 mm²
  • Erdseil 25 mm² bzw. 35 mm², 16 m lang auf einer Trommel mit Erdungsklemme
  • Geeignet für max. Kurzschlussstrom
    Ik = 6,9 kA 1s in Verbindung mit Kurzschließseilen 35 mm²
    Ik = 9,9 kA 1s in Verbindung mit Kurzschließseilen 50 mm²
    Ik = 13,8 kA 1s in Verbindung mit Kurzschließseilen 70 mm²
Artikel / Ausführungen
Bestell-Nr.: 2303
Gewicht: 20,5 kg
Cu-Anteil: 8,70 kg
Querschnitt: 70 mm²
