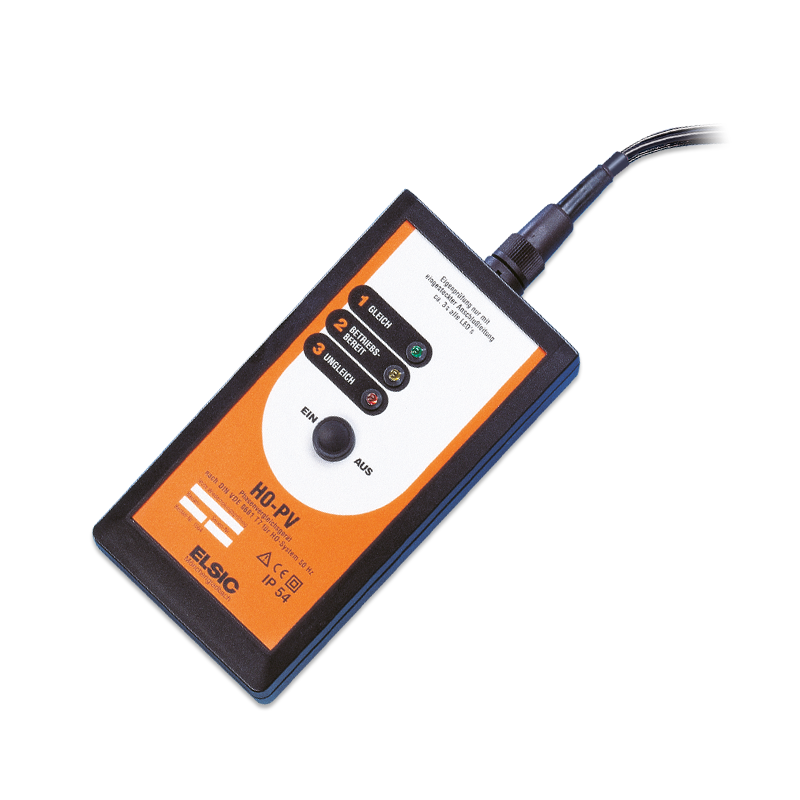

HO-PV Phasenvergleichsgerät

Mit dem Phasenvergleichsgerät HO-PV, nach DIN IEC 61243-5 für HR-System 50 Hz, kann an kapazitiv gekoppelten Messpunkten von gekapselten Schaltanlagen der Phasenvergleich durchgeführt werden.

Das von ELSIC entwickelte Prüfgerät HO-PV besitzt eine Eigenprüfeinrichtung, die beim Einschalten automatisch aktiviert wird.

Die Eigenprüfung wird durch kurzes Aufleuchten aller LED‘s, die Betriebsbereitschaft durch nachfolgendes Leuchten der gelben LED angezeigt.

Beim Phasenvergleich an den Messpunkten wechselt die Anzeige bei anstehender Spannung von betriebsbereit auf Diode rot (Phasenungleichheit) oder Diode grün (Phasengleichheit).

Eignung: Hochohmiges Anzeigesystem für Schaltanlagen von 1-52 kV

Nennfrequenz: 50 Hz

Anzeige der Ungleichphasigkeit: ≥ 60° Phasenwinkel

Schutzart: IP 54

Anzeige: Zwei aktive Signale für die Zustände "Phasengleichheit" und "Phasenungleichheit"

Zusatzfunktionen: Eigenprüfeinrichtung, automatische Abschaltung, Überwachung des Batteriezustandes

Batterien: 1x 9V 6LR61
